不锈钢夹层锅当前位置:饮料设备 > 不锈钢夹层锅

不锈钢夹层锅

夹层锅由锅体和支脚组成。夹层锅是由内外球形锅体组成的双层结构形式,中间夹层通入蒸汽加热或导热油。有立式夹层锅、可倾式夹层锅、电加热夹层锅、行星搅拌式夹层锅等。夹层锅具有受热面积大、热效率高、加热均匀、液料沸腾时间短、加热温度容易控制、外型美观、安装容易、操作方便、安全可靠等特点。夹层锅广泛应用于糖果、制药、乳品、酒类、糕点、蜜饯、饮料、罐头、卤味等食品的加工,也可用于大型餐厅或食堂熬汤、烧菜、炖肉、熬粥等,是食品加工提高质量、缩短时间、改善劳动条件的良好设备。

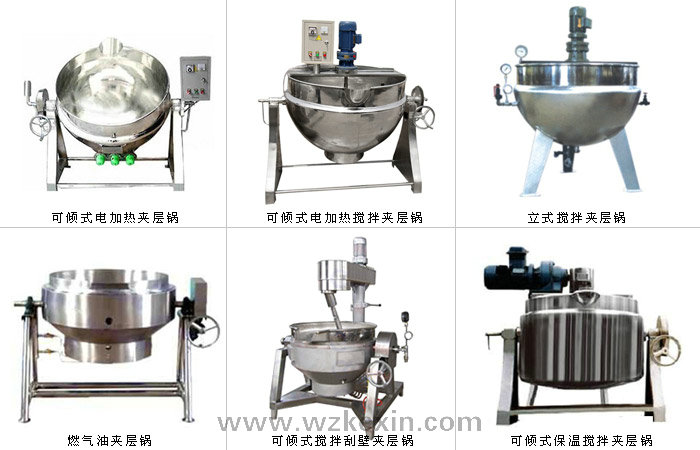

科信不锈钢夹层锅系列产品



1、按结构形式分为:可倾式夹层锅、立式(固定)夹层锅结构

2、按加热方式分为:电加热夹层锅、蒸汽加热夹层锅、燃气加热夹层锅

3、按工艺需要各采用带搅拌或不带搅拌设备。

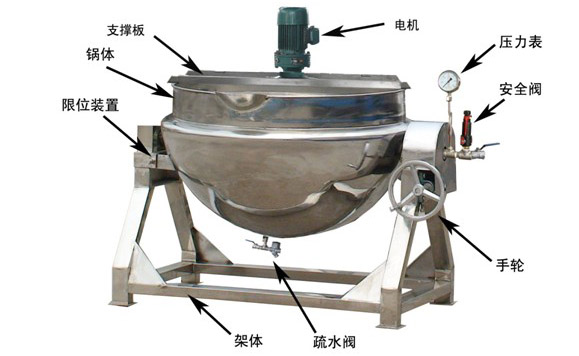

夹层锅结构

夹层锅主要由锅体和可倾架组成;锅体是由内外球形锅体组成的双层结构形式,中间夹层通入蒸汽加热。

锅体材质

(a)内锅体不锈钢(SUS304/SUS316L)、外锅体碳钢(Q235-B),外涂防锈漆;

(b)内外锅体全不锈钢(SUS304/SUS316L)。

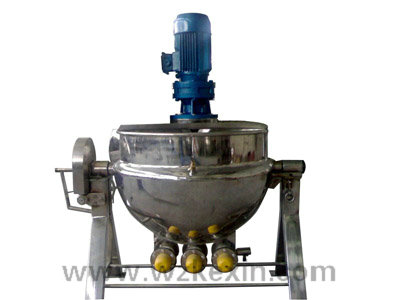

 可倾式夹层锅有加热高效、安全方便等特点。



公称容积 50 100 200 300 400 500 600 800 1000
口径(mm) Φ600 Φ700 Φ800 Φ900 Φ1000 Φ1100 Φ1200 Φ1400 Φ1500
锅深(mm) 400 450 580 630 680 730 780 830 900
传热面积(m2) 0.45 0.58 1.12 1.42 1.75 2 2.3 3.2 3.9
电热功率(kw) 9 9 15 18 18 24 24 27 30
导热油量(L) 30 36 45 60 70 80 100 200 250
工作压力 ≤0.09Mpa(可根据客户使用情况进行调整设计)
搅拌速度 36 r/min(可根据客户使用情况进行调整设计)
搅拌功率(kw) 0.55 0.55 0.75 1.1 1.1 1.5 1.5 2.2 2.2
刮边搅拌电机功率(kw) 0.75 0.75 1.1 1.5 1.5 2.2 2.2 3 4

备注:容积,夹层工作压力,电机功率,搅拌桨结构等可以根据客户特定要求定做


注:

1、图表中的搅拌功率为标准配置,如客户另有要求,请提出。

2、夹层工作压力≤0.09Mpa,如客户有特殊要求可按要求定做。

3、夹层锅选型需提供的工艺参数:物料性质、工作压力、工作温度、特殊要求等。

技术要求

1、文件支持:可提供设备结构尺寸图纸(PDF)、使用说明书等。

2、按使用功能要求,分别采用如下标准设计、制造、检验:

A、《药品生产质量管理规范(1998年修订版)》第四章第31-37条款

B、《钢制压力容器(GB150-1998)》

C、《钢制焊接常压容器(JB/T4735-1997)》

D、《食品机械安全卫生(GB16798-1997)》。
