一、不锈钢提取罐简介

提取罐是医药化工中常用的浸出提取设备特别适合于植物产物所含成分的浸出提取。结构具有罐体，罐体内轴向位置装置的螺旋推进器或旋浆推进器，与罐体外的转动轴盘连接，其特征是具有一组斜卧的连续逆流浸出提取单罐，相互之间出料口与进料口相连接构成一连通器，每一个单罐体的低端上部具有进料口，下部具有残液排出口，罐体高端上部具有进液口或排气口，下部具出料口。不锈钢提取罐 精油提取设备 中药提取设备 双效浓缩器

二、不锈钢提取罐特点

提取罐主要用于对中药材以水或有机溶媒为介质在搅拌状态下进行煎煮提取和热回流提取等工艺过程。并可在提取过程中，同时回收挥发油成份。提取罐对大批量药材有效成份提取效率高；节约能源，有效成份提取更充分提取液含药浓度较高。工作原理： 设备的整个提取过程是在密闭可循环系统内完成，可行常压提取，也可带压低提取、无论是水提、醇提、提油或作其它用途，其具体工艺要求均有中药厂根据药物性能要求自行切出。

三、不锈钢提取罐性能

提取罐是为中药厂，煮、提工序设计的多用设备，在本工序内能提取，酒精回收，挥发油分离。 本设备除提取罐主设备外,还附有捕沫器、冷却器、油水分离器等。这些设备凡与药物接触处均采用了不锈钢制成,加热夹层经压力容器检验部门严格检测。 本设备在提取过程中是通过冷凝器,油水分离器等组成，完全密封的可循环的系统内完成,同时在废渣中收回有机溶媒。不锈钢提取罐 精油提取设备 中药提取设备 双效浓缩器

提取原理:

（1）如水提：水和中药装入提取罐内，开始给夹层热源，罐内沸腾后减少供给热源，保持罐内沸腾即可，维持时间根据提取药理工艺而定，如密闭提取需给冷却水，使蒸汽汽体冷却后回到提取罐内，保持循环和温度。

（2）如醇提：先将药和酒精加入罐内必须密闭，给夹层热源蒸汽，打开冷却水使罐内达到需要温度时减少供给热源，使上升汽态酒精经过冷凝器后成液态酒精回流即可，为了提高效率，可用泵强制循环，使药液从罐下部通过泵吸出再缸上部进口回至罐内，解除局部沟流。

（3）提油：先把含有挥发油的中药和水加入提取罐内,打开油分离器的循环阀门,调整旁通回流阀门,开供给热源阀门达到挥发温度时打开冷却水进行冷却,经冷却的药液应在分离器内保持一定高度使之分离,再个油水分离器轮换使用。

（4）回收油精： 将酒精加入缸内，给蒸气打开冷却水，再打开回收阀门即可。

四、提取罐分类

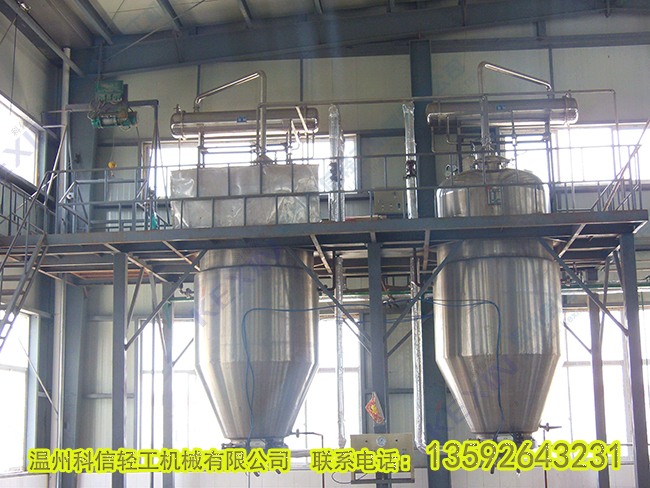

提取罐系列：蘑菇型提取罐、斜锥型提取罐、直筒型提取罐、直锥型提取罐
