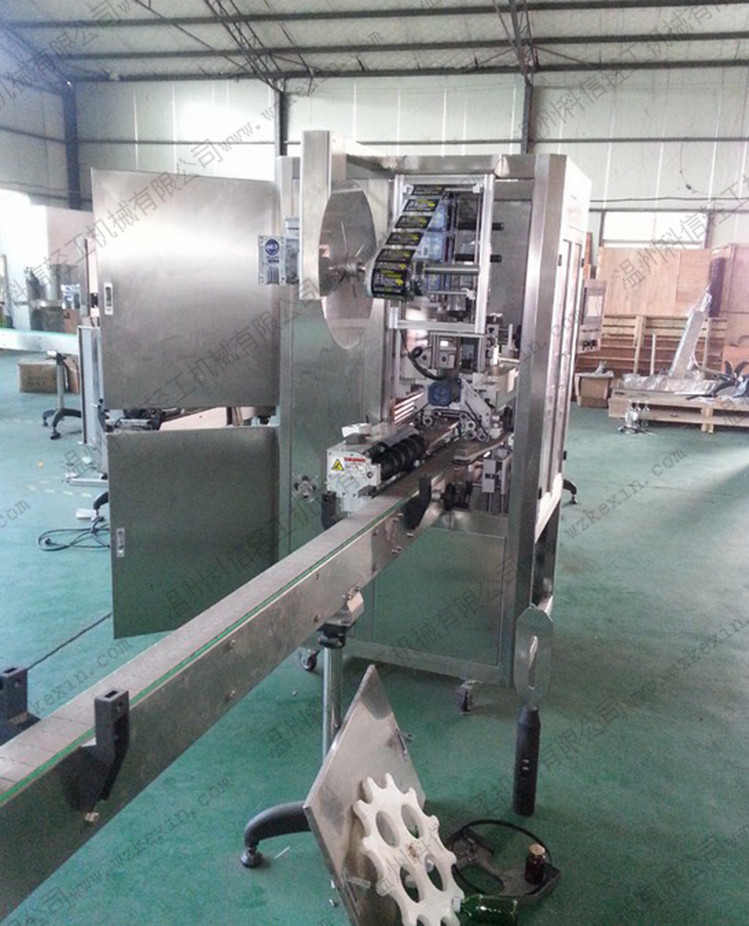

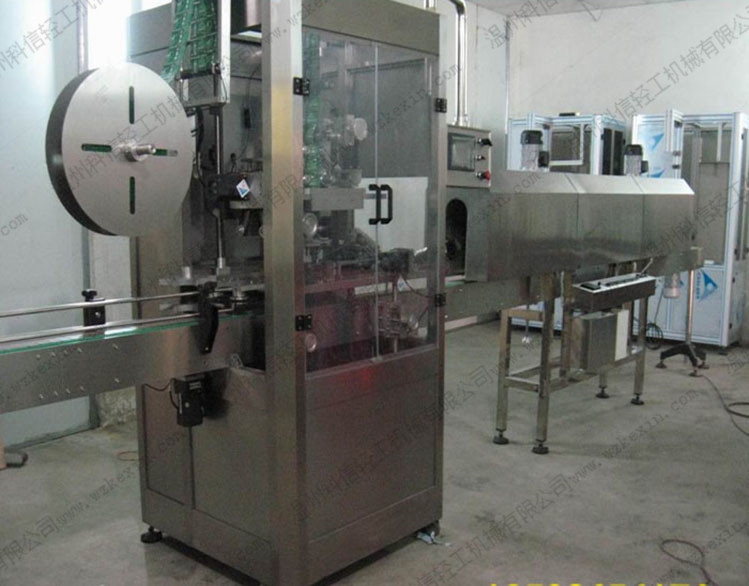

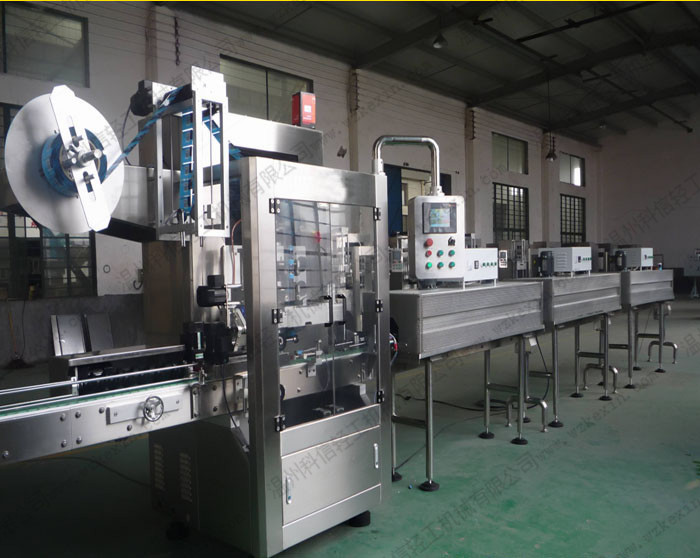

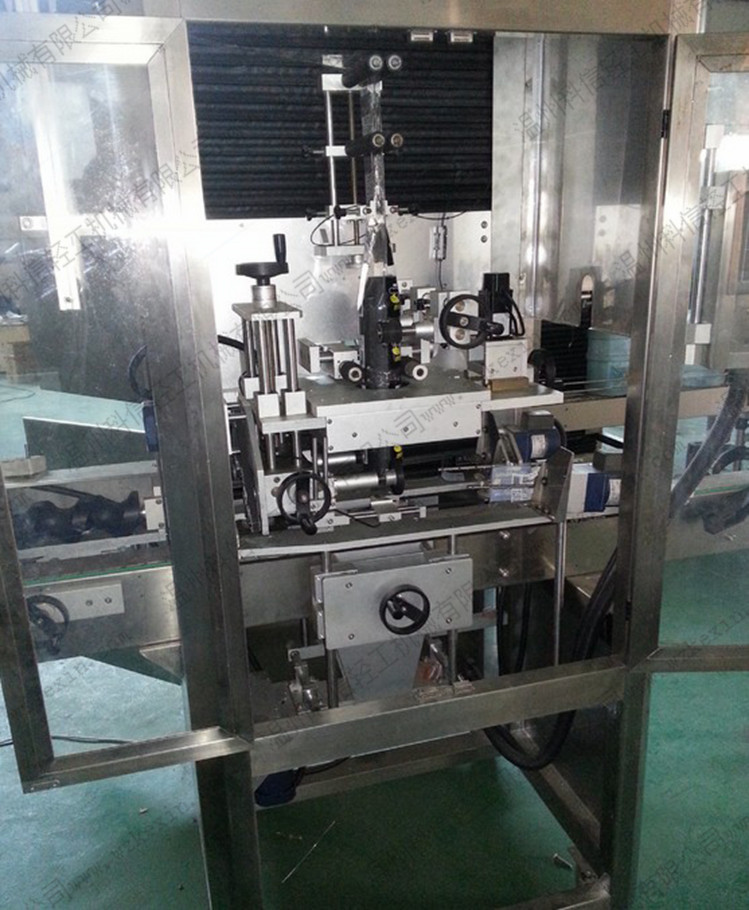

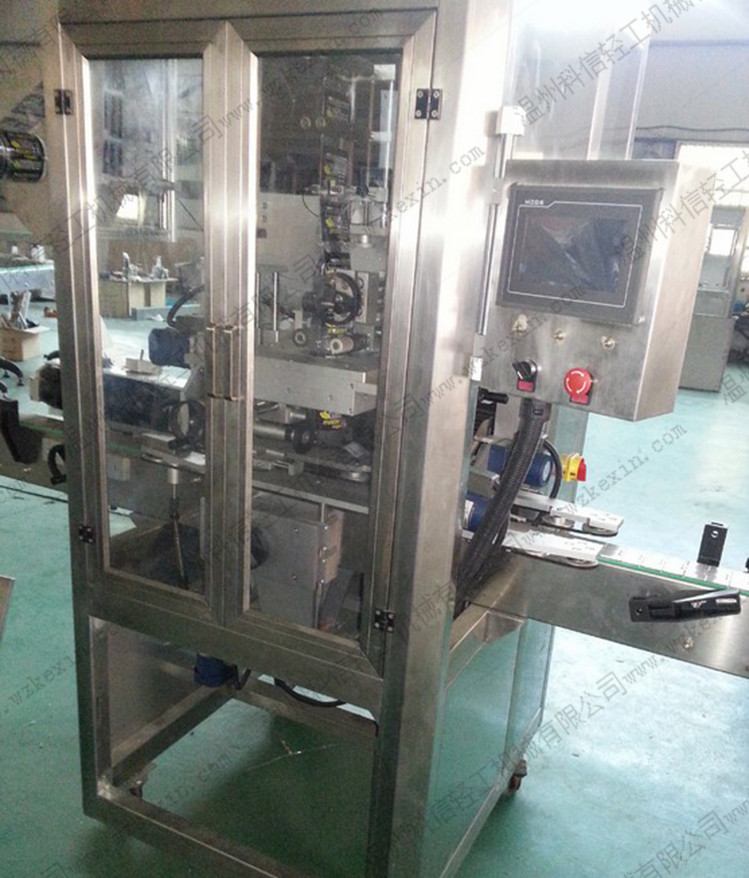

全自动套标机
全自动套标机

全自动套标机产品特点

◆全罩式不锈钢主机:全机防水不生锈;
◆可调式刀盘:独创回旋切断,双面刀刃,寿命长久;
◆单定位式中心导柱:标签导送更加稳定;
◆同步分瓶器:瓶子输送更加稳定;
◆标签刷下组:套标精度更加准确;
◆标签控制电眼架:独创尾翼与电眼结合,提高膜料切断精度;
◆按键式控制箱:操作更人性化;
◆供料式料架:可自由选择料架位置。
◆电器配置说明
◆采用了PLC可编程控制器、进口伺服电机、伺服驱动器、变频器以及传感器,另外采用了定位模块使之套标精确、快速、稳定。
◆适用套标品种类型:
各种瓶型,如:圆瓶、方瓶、扁瓶、曲线瓶、杯型等等。

全自动套标机工作原理

1.工作原理

当推瓶电眼发现有瓶子过来并认为有连续生产之必要的时,进瓶螺杆开始运作推瓶(进瓶螺杆的作用就是将不等距而来的瓶子从新等距 等初速度分瓶),瓶子进入套标系统的核心单元,当套标电眼感应到有瓶子过来,马上将信息传输给控制中心 PLC ,并通过 PLC 依次、连续下达 个指令:送标、定位、切标、射标,当射标结束,一个瓶子的套标过程完成,之后进入标签整理、收缩单元。

功能特点

1.高速稳定,使用寿命长:它独特的灵巧化、简洁化设计在业内可谓一枝独秀,这种独到的设计为套标机的高速运作提供了技术上的有力支持。零配件均采用世界知名品牌,特别是电器控制系统部分,为对用户负责,对自己信誉负责,全部采用相关工控行业的顶级产品,从根本上保证了设备的品质性能,另外它特有的封闭设计,在运作过程中不仅对操作者,同时对设备系统本身也起到了良好的保护作用,大大延长了设备的使用寿命。

2.安全性能好:新款套标机在设计过程中充分体现了人机和谐的设计理念,设备运作生产过程中,始终处在一种独特设计的保护系统之下,如果人为不当操作带来安全隐患,则其安全系统自动检测到并且马上停止运作,必须恢复并通过检测认可方可继续。

3.使用范围广:在有效的折径范围内,不论包装物是圆形、方形或其他异型形状,材质为玻璃、塑胶,都能适用。

4.运转成本低廉:一机多瓶使用,在整台设备上只有切刀是唯一磨耗零件,获取容易,更换方便,成本负担低。

5.更换包装物容易:采用模组化换模设计,一瓶一模 更模免用任何刀具,只需手动作些简单的调整即可。


全自动套标机技术参数

以下为标准机型技术参数,其他特殊要求和功能,可量身订做
◆型号:CN-TB-250
◆电压(v):AC220V
◆套标机功率(kw):3KW
◆生产能力(p/min):≥200/分钟(标高≤100 mm) 标签越高产能会随着降低
◆套标合格率:≥98%
◆整线生产效能:≥95%(以24小时计算)
◆瓶子直径(mm):28mm 125mm,特殊尺寸可另外设计
◆瓶子高度(mm):30 mm -280 mm,特殊高度可另外设计
◆适用标签:PVCPETOPS
◆标签长度(mm):30mm 250mm
◆标签厚度(mm):0.035mm 0.13mm
◆标签材料:PVCPETOPS
◆标签透明间距(mm):≥5mm
◆卷标纸芯内径(mm):≥5”(127mm
◆卷标外径(mm):≤500mm
◆套标机主机外形尺寸(mm)(长×宽×高):1550mm×1055mm×2000mm
