碳酸饮料生产线的基本工艺流程
一.碳酸饮料生产主要设备
1．水处理设备
2．糖浆调配设备
3．碳酸化设备：CO2气调压站、水冷却器、汽水混合机
4．洗瓶设备
5、灌装设备
二、碳酸饮料的生产工艺
净化←CO2
（一）工艺流程（一次灌装法）
水源→水处理→冷却脱气→净化→定量调和→
冷却混合→
灌装→压盖→检查→成品
白砂糖→称得→溶解→过滤→糖浆调和
检验←消毒←清洗←容器
（二）糖浆的制备与凋和
1．糖的溶解：
（1）冷溶法
（2）热溶法
2．调和糖浆的调配
加入顺序：原糖浆（加甜味剂）→加防腐剂→加酸味剂→加果汁→香精→色素→水（碳酸水）
（三）碳酸化过程
1．CO2气调压站2.水冷却器3.汽水混合机（碳酸化罐）（四）灌装、杀菌、检验
1．洗瓶2.灌装3.杀菌4、冷却、检验

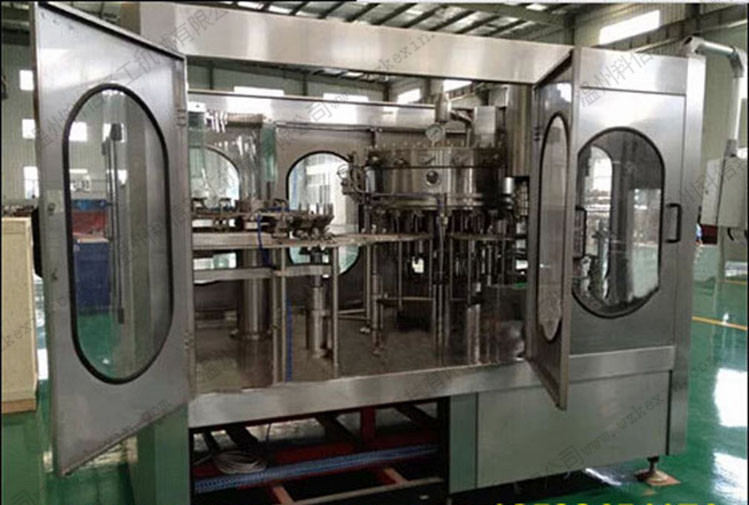

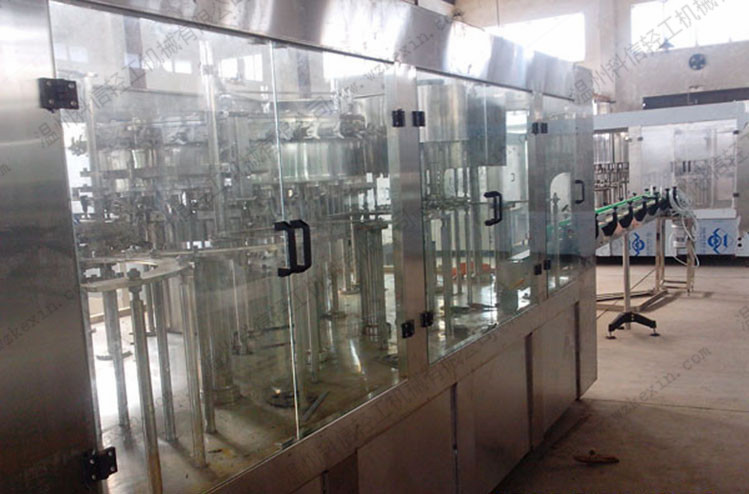

碳酸饮料生产线---灌装设备结构特点介绍

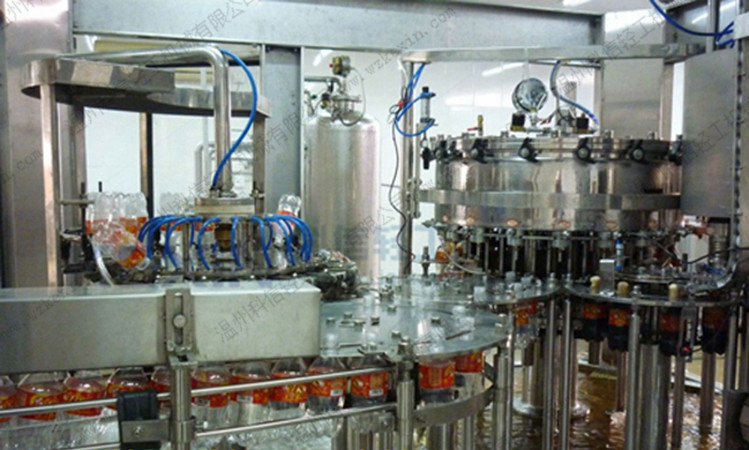

本机主要用于含有二氧化碳气体饮料PET瓶的冲瓶、灌装、封盖。
1、技术结构特点
a.冲瓶部分：
本机为回转式冲瓶机，主要用于饮料、水等产品的新瓶冲洗之用。然后将瓶子送至灌装机进行产品的灌装。
PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为优质不锈钢材料；开放式齿轮传动。
全新的不锈钢夹钳，结构简单，调整方便；与瓶口接触面积少，有效避免对瓶口的二次污染。
冲瓶机进水管配备压力表
冲瓶机装有接水盘以回收冲瓶水
冲瓶时,每瓶冲水量为：105ml/s（0.25MPa时）

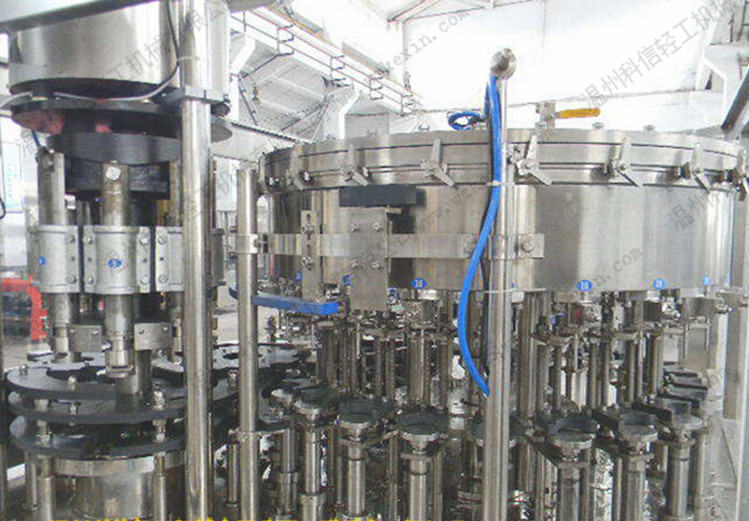

b.灌装部分：
灌装机是我国引进德国技术，运用等压灌装原理自行设计制造,实现将液体灌装到由冲瓶机送过来的洗好的瓶子中。
灌装阀采用等压式机械阀，灌装快捷灵敏，灌装液面精度高。
对中导向采用导杆式对中，采用独特的卡瓶口技术，保证瓶口与灌装阀的准确密封，减少了物料从瓶口泄漏的现象。
主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。
导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。
整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。
灌装缸内物料自动控制，液位高度采用液位传感器检测，保证液位稳定及灌装可靠。
本机的关键零部件及电器元件采用进口产品。
c.拧盖部分：
拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。
拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到最佳效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时，就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。
拧盖为磁力拧盖，具有过载保护功能，且拧盖力矩稳定可靠。封盖无啃盖、高盖、歪盖、卷边现象。

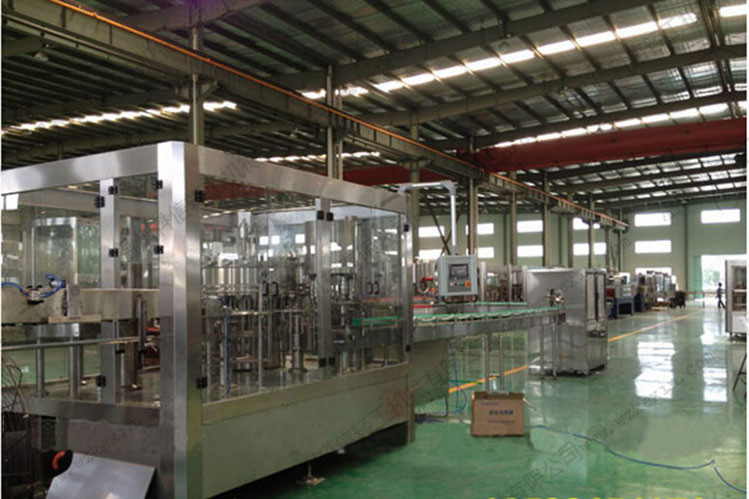

常规碳酸饮料生产线整套设备
1.PET瓶装生产设备组成：包括水处理系统、调配系统、汽水混合系统、自动吹瓶机、风力输送线、输盖灭菌机、理盖清洗机、冲瓶灌装封盖三联机、温瓶机、吹干机、套标机、喷码机、码垛机、缠绕机、实瓶输瓶系统、输箱系统、电气控制系统等在内的一整套灌装包装生产线。可选设备：自动理瓶机或人工理瓶系统、全/半自动洗瓶机、全自动卸瓶机、瓶仓、贴标机、纸箱包装机等。生产能力：我公司已经形成了完整的系列化产品线，可供应能力从2,000瓶/小时，到36，000瓶/小时（以500ml PET瓶计算)。
2.易拉罐装设备组成：包括水处理系统、调配系统、汽水混合系统、全自动卸罐机、冲罐机、灌装封盖机、温罐机、储罐台、喷码机、收缩膜包装机、实罐输罐输箱系统、电气控制系统等在内的一整套灌装包装生产线。可选设备：收缩膜包装机等。生产能力：我公司已经形成了完整的系列化产品线，可供应能力从1,000罐/小时，到30，000罐/小时，（以355ml易拉罐计算）
3.玻璃瓶装设备组成：是包括水处理系统、调配系统、汽水混合系统、洗瓶机、瓶预热机、输盖灭菌机、灌装压盖机、温瓶机、贴标机、喷码机、装箱机、码垛机、缠绕机、实瓶输瓶系统、输箱系统、电气控制系统等在内的一整套灌装包装生产线。可选设备：如果是新瓶，可选全自动卸瓶垛机等。生产能力：我公司已经形成了完整的系列化产品线，可供应能力从2,000瓶/小时，到36，000瓶/小时（ 以250ml 玻璃瓶计算）
