瓶装水灌装机|小瓶水灌装机|矿泉水灌装机|山泉水灌装设备厂家

来源:本站 作者:饮料生产线 发布日期:2015/2/1 点击次数:4423 [打印] [收藏]

24小时客服热线13592643231

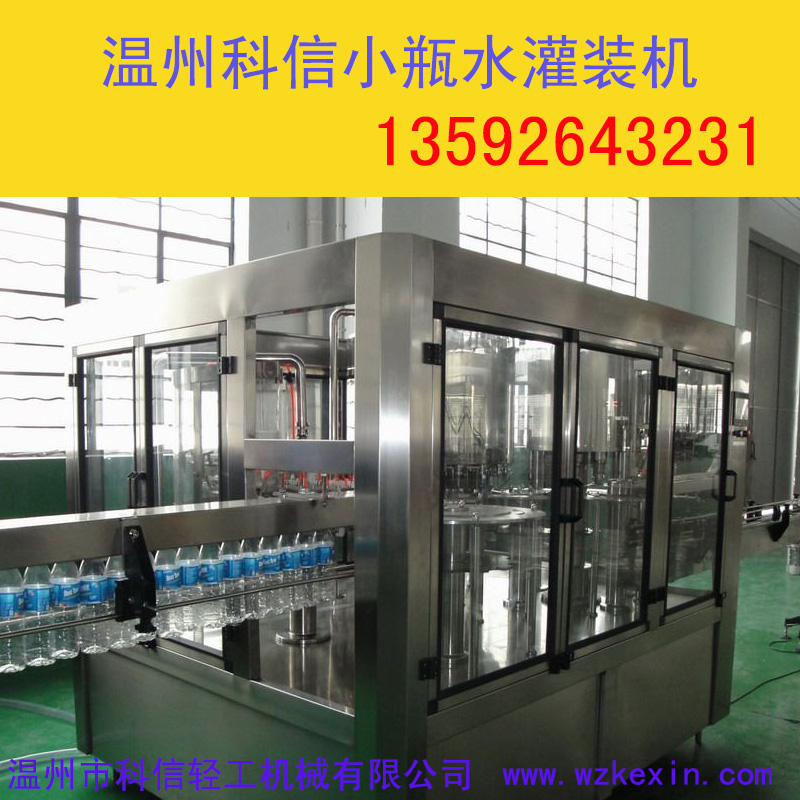

瓶装水灌装机

主要技术参数

型号

CGF18-18-6

冲洗、灌装 、旋盖头数

18-18-6

生产能力 (500ml) 瓶 / 时

5500-6000

适用瓶型规格 (mm)

PET 圆型

瓶径(mm)

φ50-φ90

瓶高(mm)

150-310

压缩空气压力 (MPa)

0.3-0.7

喷冲压力 (MPa)

0.25-0.3

总功率 (kw)

3.3

外形尺寸 (mm)

2500×2100×2650mm

重量 (kg)

3500



设备系统概述:

进瓶机构

1)风送道与进瓶拨轮直连的进瓶方式。

2)进瓶拨轮采用创新设计的具分瓶功能的瓶口夹持机构,取消了进瓶螺杆及输送链,更换瓶形无须更换及调整任何零件。

3)设有卡瓶保护装置。

冲瓶机

1)旋盖盘全部采用不锈钢AISI304焊接而成。

2)大型平面带齿轴承,运行平稳、可靠。

3)采用本公司独创翻转式瓶夹,瓶夹卡住瓶颈部位,避免了传统瓶夹上的橡胶夹块对瓶口螺纹部位造成的可能污染。瓶夹采用不锈钢AISI304制造,卫生、耐用。

4)喷嘴为高效喷雾喷嘴,可冲洗到瓶子内壁任何部位,使冲洗效果达到最佳,并可节省冲瓶用水。

5)瓶夹及升降机构滑套均采用耐蚀免维修轴承。

6)冲瓶机动力由机架内传动系统通过齿轮传递。

过渡拨轮

1)采用卡瓶口瓶夹代替传统的拨轮,变换瓶形无须调整设备高低,也无须更换及调整任何零件。适应更薄、更轻的瓶形,降低制瓶成本;卡瓶颈拨盘采用不锈钢AISI304制造。

2)设有卡瓶保护装置。

灌装机

1)灌装机采用意大利技术,在满足水灌装所要求液面的前提下,使灌装速度更快。

2)瓶升降机构等处采用耐蚀免维修轴承,不用加油润滑,可以避免污染瓶子和瓶内的物料以及灌装环境。

3)灌装阀采用AISI304制造,并通过不锈钢卫生管与动静密封相连。凭升降机构在凸轮作用下于实现上升和下降,瓶口接触灌装阀后打开灌装过程。

4)旋转盘全部采用不锈钢AISI304制造。灌装机动力由机架内传动系统通过齿轮传递。支撑轴承为大型平面带齿滚珠轴承,运行平稳、可靠。轴承部位设有密封圈、防水环等多道可靠的防水结构,可以有效地防止台面上的水渗透到轴承内部。

5)独家采用不锈钢台面板过孔拉伸机构,配合O形密封圈,使台面上所有轴承座及支撑轴等易渗漏处的渗漏可能降为零。克服了消毒液渗透对轴承的腐蚀。

旋盖机

旋盖机是三合一机中精度最高的单机,对设备运行的可靠性、产品的次品率影响极大。我公司生产的旋盖机特点如下:

1) 引进世界上最先进的法国“ZALKIN”封盖机技术,结合无菌灌装机生产经验改进,并特请上海交大机械工程学院机电设计与自动化技术研究所的专家教授协助 设计而成。例如:Ⅰ)旋盖升降凸轮(旋盖运行平稳性的主要部件),在采用“ZALKIN”技术的同时,请专家教授对其进行了运动学和动力学设计,大大地提 高了旋盖机的运转平稳性和使用可靠性。Ⅱ)旋盖头是旋盖效果可靠性的主要部件,请专家教授给金了磁力环的机构设计,使得旋盖扭距更准确,旋盖效果更可靠, 可以更好地减少封盖次品率。

2)设有旋盖机进瓶检测开关,与落盖导轨与拨盖盘连接处的锁盖汽缸连锁控制瓶盖的排出,保证了无瓶时停止喂盖,减少用户盖子的损耗。

3)止旋刀采用进口材料,使得效果及寿命远远优于国内同类产品。

出瓶星轮

1)采用托瓶底传动方式,瓶底托板为一螺旋下降曲线,变换瓶形无须调整机器及出瓶输送链的高度。

2)设有卡瓶保护装置。

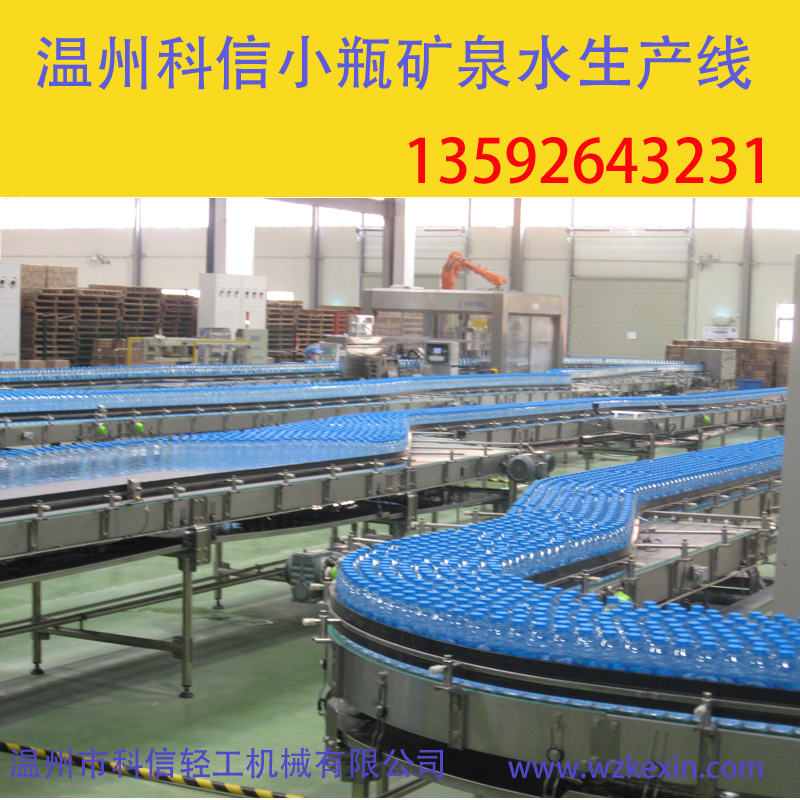

小瓶水生产线

出瓶输送链

1)传动电机采用变频调速,与三合一瓶装机保持同步,可以有效地防止瓶子翻倒。

2)出瓶输送链上装有光电开关,当万一出现倒瓶时,可控制三合一灌装机减速并停机。

机架

1)机架由优质碳素钢焊接而成,并进行表面防锈处理及喷涂,表面覆盖不锈钢板(AISI304)。

2)三合一机传动系统位于机架台面下,又一台主电机拖动,采用齿轮传动方式。

3)传动齿轮yong钢质齿轮与尼龙齿轮交叉布置方式。

4)主电机输出轴上装有过载保护机构,有效保证机器安全。

5)机器带有集中润滑系统,可对设备传动部件集中加注润滑油,有效提高设备运行寿命。

电控箱

1)电控箱采用不锈钢AISI304制造,完成三合一机由进瓶到出瓶的全过程控制。

用途:

 该设备广泛适用于矿泉水、纯净水、果汁和酒类等不含气饮料的产品的冷灌装和封口。在一机上实现冲瓶、灌装、封盖,缩短了物料与外界的接触时间,提高了卫生条件、生产能力、经济效益。

特点:1、机可适用于各种瓶型的液体定量灌装(包括各种异型瓶),特别是同规格的一批瓶子中瓶子高度误差在20mm以内,无需调车,能同时进行灌装。
     2、可用于各类不含二氧化碳气的酒、饮料、酱油、液体药品及其它各种液体的装瓶。
     3、该机体积小,重量轻,结构紧凑,寿命长,维修简单操作方便、且电动功率小、耗电省、价格低廉。
     4、定量控制原理采用恒转速,等分度,定压原理,调整简单,可精确调整定量精度,易于掌握,工作可靠,定量准确。
     5、本机与液体有可能接触的部分均采用优质不锈钢材料,确保液体不受污染,其它外露部分均采用烤漆,耐腐蚀整机外形美观大方,满足食品机械“美观卫生”的要求。
     6、瓶子规格的调整范围大,易于调整,瓶子高度60-300mm。
